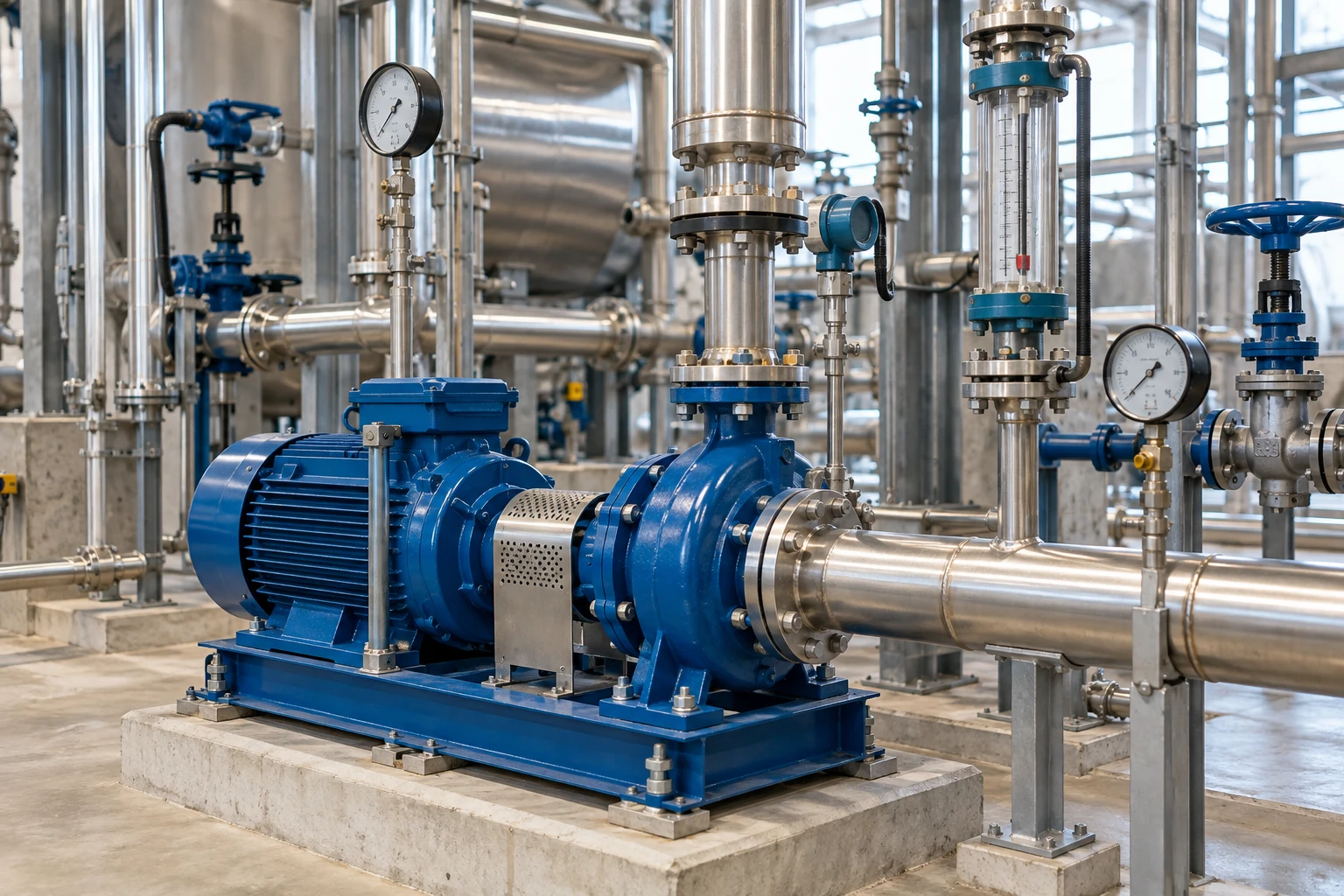

Подбор конденсатного насоса выполняют по производительности и требуемому напору, но эти параметры формируются из нескольких исходных данных. Необходимо знать количество поступающего конденсата, давление в точке сбора, давление в возвратной линии, высоту подъема, длину и диаметр трубопровода, температуру жидкости и доступную приводную среду. Ошибка в любом из этих значений способна привести к недостаточной перекачке или нестабильному рабочему циклу.
Перед расчетом полезно ознакомиться с технической информацией о конденсатных насосах ОПЭКС. На странице прямо указаны критерии по входному и выходному давлению с учетом высоты подъема. Для механического насоса также важны давление пара или сжатого воздуха, а для электрической станции — характеристики насосов и условия их работы с горячим конденсатом.
Расчет начинают с наиболее неблагоприятного режима. Максимальный расход может возникать при пуске холодного оборудования, а минимальный доступный перепад — при частичной нагрузке и высоком давлении в общем коллекторе. Насос должен справляться с сочетанием параметров, которое реально возможно в системе.
Определение производительности
Расход конденсата связан с количеством передаваемой тепловой энергии и свойствами пара. Для существующего объекта используют измеренные данные или расчет оборудования. Если к станции подключено несколько потребителей, оценивают вероятность их одновременной работы и суммарный приток.
Для механического насоса производительность зависит от полезного объема за цикл и частоты циклов. Время включает не только вытеснение, но и заполнение, переключение и сброс давления. Поэтому заявленный объем корпуса нельзя напрямую считать часовым расходом.
Составляющие требуемого напора
- Давление в конечной точке. Насос должен преодолеть давление в котельной или общем конденсатном коллекторе.
- Статическая высота. Подъем жидкости на более высокую отметку требует дополнительного давления.
- Потери в трубопроводе. Зависят от длины, диаметра, расхода и шероховатости.
- Местные сопротивления. Обратные клапаны, запорная арматура, фильтры и повороты увеличивают требуемый напор.
- Переменное противодавление. Работа других потребителей может изменять давление в общей линии.
- Расчетный запас. Назначается обоснованно и не должен заменять точный расчет.
Порядок расчета давления
- Измерить минимальное давление на входе. Для механического насоса определяют условия заполнения корпуса.
- Определить максимальное давление на выходе. Используют наиболее тяжелый режим возвратной линии.
- Рассчитать статический подъем. Сопоставляют отметки насоса и точки сброса.
- Рассчитать потери трения. Учитывают фактический расход и параметры трубопровода.
- Добавить местные сопротивления. Проверяют клапаны, фильтры и переходы.
- Сравнить с приводным давлением. Давление пара или воздуха должно обеспечить вытеснение жидкости.
- Проверить несколько режимов. Насос должен работать при максимальном и минимальном притоке.

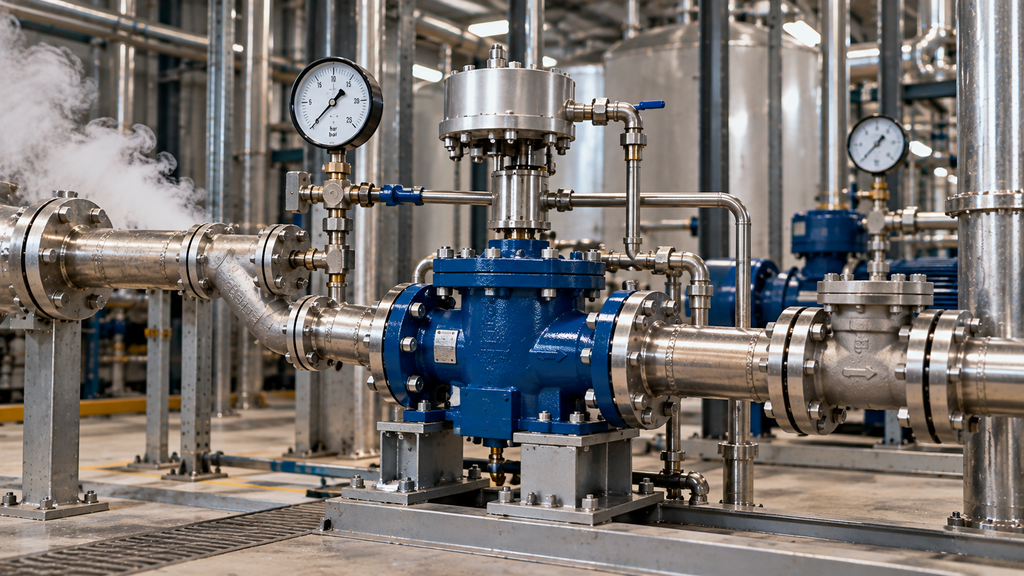

Влияние давления приводной среды
В механическом насосе приводная среда должна создать в корпусе давление, превышающее суммарное давление напорной линии. Если доступного давления недостаточно, выходной обратный клапан не откроется или производительность резко снизится. Избыточное давление также требует проверки допустимых параметров корпуса и арматуры.
Качество приводного пара влияет на клапанный механизм. Наличие большого количества конденсата в управляющей линии способно нарушать переключение и создавать ударные нагрузки. Для сжатого воздуха учитывают чистоту, давление и возможность его безопасного выпуска.
Температура конденсата
Высокая температура уменьшает запас до вскипания при снижении давления. В подводящей линии механического насоса это может приводить к образованию вторичного пара и ухудшению заполнения. В электрической станции горячий конденсат влияет на условия всасывания и допустимый режим насоса.
На странице станции ОПЭКС указана максимальная расчетная температура конденсата до 90 °C с возможностью другого исполнения по запросу. Это значение относится к конкретной станции, а не ко всем конденсатным насосам. Для каждого проекта температуру проверяют отдельно.
Высота заполнения механического насоса
Конденсат поступает в корпус под действием разности уровней и доступного давления. Если насос установлен слишком высоко относительно точки сбора, заполнение замедляется или прекращается. Требуемая высота определяется документацией конкретной модели и свойствами горячей жидкости.
- Слишком малая высота. Увеличивает время заполнения и снижает часовую производительность.
- Узкая входная линия. Создает дополнительное сопротивление и способствует вскипанию.
- Воздушная или паровая пробка. Препятствует поступлению жидкости в корпус.
- Неправильный обратный клапан. Увеличивает потери или не обеспечивает герметичность.
- Засорение фильтра. Ограничивает приток даже при достаточном перепаде.

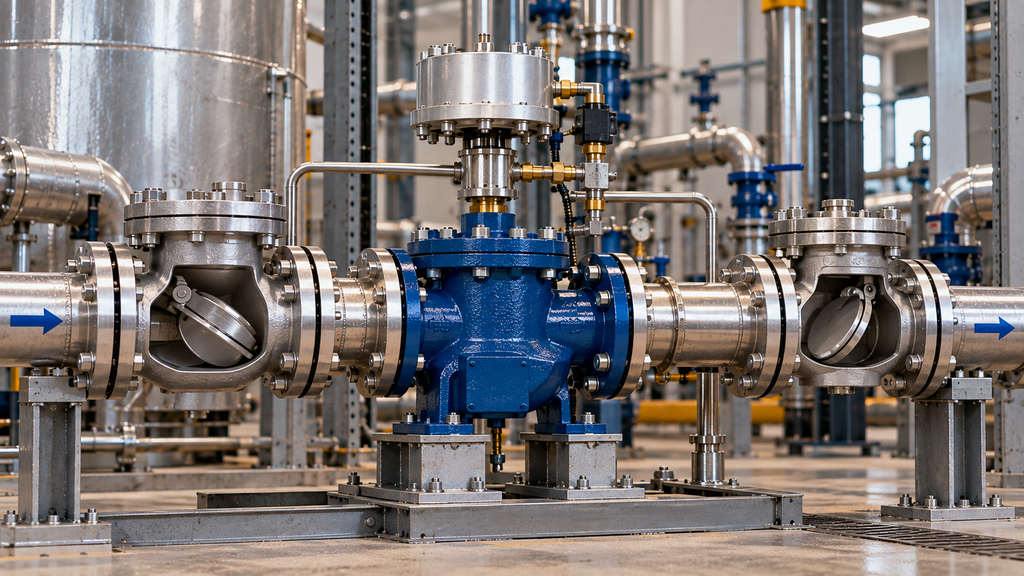

Выбор обратных клапанов
Входной и выходной обратные клапаны являются частью рабочего цикла. Они должны быстро закрываться, иметь достаточную пропускную способность и соответствовать температуре и давлению. Слишком большое сопротивление уменьшает полезный напор и производительность.
Направление установки и положение клапанов проверяют по проекту. Утечка через входной клапан во время вытеснения возвращает часть конденсата к потребителю, а негерметичный выходной клапан допускает обратный поток в корпус после сброса давления.
Какие данные передать для подбора
- Максимальный и минимальный расход конденсата. Указывают установившийся и пусковой режим.
- Температуру жидкости. Передают фактическое значение у насоса.
- Давление в точке сбора. Учитывают изменение при регулировании пара.
- Давление возвратной линии. Передают максимальное возможное значение.
- Высоту подъема. Указывают разность геодезических отметок.
- Длину и диаметр трубопровода. Необходимы для расчета гидравлических потерь.
- Давление приводного пара или воздуха. Для механического насоса это основной энергетический параметр.
- Требования к резервированию. Определяют количество агрегатов и схему работы.
Проверка результата
После монтажа фиксируют фактическую частоту циклов механического насоса или режим включения электрических агрегатов, давление до и после, уровень в емкости и стабильность возврата. Если насос работает почти непрерывно или, наоборот, долго не заполняется, параметры сопоставляют с расчетом.
Технический подбор конденсатного насоса объединяет тепловой баланс, гидравлику и свойства горячей жидкости. Только расчет всех составляющих напора и производительности позволяет выбрать устройство, которое будет стабильно возвращать конденсат при реальных, а не номинальных условиях.
